カンパ・レバーDi2計画 (5)スイッチ自作

スイッチは指で押すのに丁度良い大きさで、簡単に押せるもの。
そこでチョイスしたのが↓ 秋月電気で購入。
ボタンつきタクトスイッチ
PC基盤のリセットボタンとして使われるものです。
クリックが軽すぎる感じがしますが、まあいいでしょう。
01



土台はアクリル製定規をカットして製作。

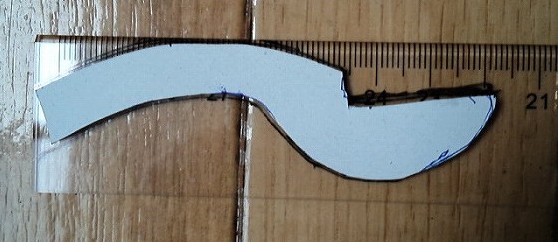

まず型紙を作り、アクリル定規にマークする。
02

半田ごてを使って焼いて切り離す。
03

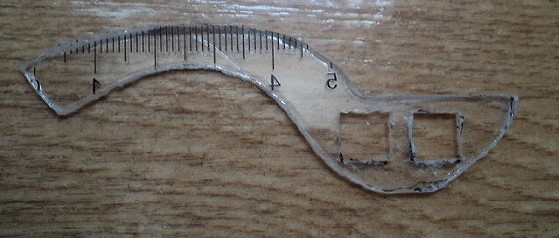

スイッチが嵌るようにヤスリで微調整。
そして接着剤でスイッチと土台を固定。
04

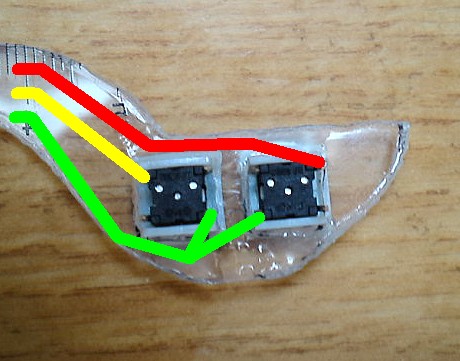

配線のやり方
赤色:シフトアップ、黄色:シフトダウン、緑色:GND
という具合に結線すれば良いはずです。
005

そしてサランラップで巻き、熱収縮チューブで包んでしまえば
防水も大丈夫ではないでしょうか?

完成予想はこんな感じ。
006

少々見た目は悪いけど、いけそうですね。

あとは、どうやってコントロールボックスと接続するか・・・。

朝練&ジテ通 距離70.04km、Ave.23.9km/h、時間2:55
それにしても最近は風が強すぎる!

カンパ・レバーDi2計画 (4)再始動

電動アルテ用のサテライトスイッチSWR600が6月に発売されます。
ココを参照

実はアルテDi2にはE-tube Projectというのがあって、
PCに接続してセッティングをいろいろ弄ることができます。

それを見るとSWR600は左右両方のレバーにそれぞれ取り付けることができ、
リアディレーラーだけじゃなくフロントディレーラーも動かせます。
ただしSWR600は繋ぐだけでは動作せず、SM-PCE1というユニットを使って
設定変更しないといけません。
2サテライトスイッチa
つまりサテライトスイッチ2つとSM-PCE1を用意すれば、
カンパレバーでも簡単にDi2を使えるようになるわけです。
そこで、いくつか案を考えてみました。


【A案】SWR600を利用
SWR600はDura Di2のサテライトスイッチSW7970Rのケーブルをアルテ用に変えたものでしょう。
SW7970R
実物は見たことがないのですが、ネット調べてみると、かなり大きいようで、
カンパレバーに取り付けるのは無理があるみたいです。
まあ、却下ですね。


【B案】Ultegra Di2スプリンタースイッチが発売されるのを待つ
Dura Di2にはSW7972というスプリンタースイッチが出ています。
これは小型でいろんな所に取り付けられるので便利ですね。
Sw7972


アルテグラ用が出ればカンパのブラケットにも簡単に取り付けられるでしょう。
一番手っ取り早い方法だと思います。
きっと発売されると思うけど、いつだろう?
それまで待てるかな?


【C案】スイッチを自作
結局現状ではスイッチを自作するしかなさそうです。
どうせなら↓のようなものにしたいですね。
001
これは台北バイクショーで出展されていたTRP油圧Di2レバー
ココを参照
これを参考にスイッチの自作をやってみようかと思います。

ということでSM-PCE1とDi2用ケーブルも注文しちゃいました!


本日のジテ通 距離:54.34km

カンパ・レバーDi2計画 (3)試行錯誤、そして・・・?

(1)カンパにDi2コントロールボックスとスイッチを入れてみましょう。
201204170004


内部にすっぽりと納まるようです!
201204170006

なかなかいい感じ!
カンパレバーDi2が実現できそうな気がしてきました!
201204170005


ところが、どっこい!そうそう旨くはいきませんでした。
上の状態でハンドルバーに取り付けようとしたのですが、
コントロールボックスがほんの僅か長く、取り付けできませんでした!

あと2mm内部を削ればいけそうですが・・・。
201204160016
ただ削ってしまうと、ベアリングを元に戻すことができなくなるかもしれません。
そうなるとワイヤー式コントロールレバーとして再生できなくなります。
高価なカンパ・コーラスですから、それは、もったいないな~!

という訳で、残念ですが今回は内装化は諦めます。
ヤフオクで安い中古でもゲットできたら削って再チャレンジしたいと思います。


内装化は無理ですが、外付けならいけるでしょう。
見た目は悪くなりますが、試してみる価値はありそうです。


(2)ギアスイッチの改造
その前にスイッチを指で簡単に押せるようにしなくてはいけません。
201204170003

そこで、スイッチを押すための小道具を作ってみました。
ブレーキワイヤーのキャップが丁度良い大きさでしたので、それを利用します。
まず短くカットして長さを調節。
201204180001

ゴム板をスイッチの大きさに合わせて切り、
201204180002

穴を開けてキャップを押し込みます。
201204180003
201204180004

これをビニールテープで軽く留めます。
シフトアップ部に小度具を留めたところ↓
201204180005
強く留めると、スイッチが押しっぱなし状態になるので、
試行錯誤しながら、程よい具合を探して留めます。

シフトダウン部にも同様に工作し、
201204180006

さらに全体にビニールテープを巻き、完成!
201204180007



(3)カンパ・レバーに取り付け
スイッチはブレーキレバーにタイラップで固定し、
コントロールボックスはビニールテープで仮留めにとどめておきました。
201204180009

この状態でスイッチを押して、リアディレーラーを動かしてみましたが、問題なく動作しました。
フルブレーキでもブレーキレバーがコントロールボックスに当たることもありません。
見た目は悪いですが、なんとか使い物になりそうです。



            しかし!問題発生!

何回もスイッチを押していたら、指先が痛くなってしまいました!

スイッチが小さいために、指先の一点だけに圧がかかりすぎて痛くなるようです。
これは、とても常用できるレベルではないことが判明!


う~ん、残念ですが、カンパ・レバーDi2 計画は
            一時中断します。

指が痛くならないようなスイッチのアイデアを考えないと・・・ダメですね。
もし解決策ができたら、計画を再開したいと思います。

カンパ・レバーDi2計画 (2)ST-6770の分解

ST-6770のリアディレーラーのコントロールボックスとギアスイッチを取り外してみます。

ギアスイッチのネジを外そうとしたら、これがT5トルクスという特殊なやつでした。
201204170002

こんな小さいトルクス用のドライバーなんて普通持ってません。
そこでホームセンターでT5トルクスレンチを探して買ってきました。
201204170001
これで、ようやくネジを外すことができました。

でも、ネジを外しただけではダメで、
ブレーキレバーを外さないと、引き抜くことができないようです。


ブレーキレバーの軸には、抜け防止のためe-ringが嵌っていました。
これをプライマーを使って軸から外します。
そして軸を上から叩いて押し出します。(写真を撮り忘れいました。ごめんなさい)

これでレバーが外れて、スイッチを引き抜いて取り出すことができました。
201204170003
電動になって、造りがシンプルで気持ちいいですね。


本日の通勤 36.69km

カンパ・レバーDi2計画 (1)カンパ・エルゴパワーの分解

やっぱりカンパのレバーの握り心地の良さが忘れられません。

そこで、カンパのレバーにDi2のスイッチを取り付けられたらなあと妄想中(^^;

カンパのレバーについてググってみっると、自分で分解して整備している人が結構いました。
シマノは精密機械そのものという感じで、とても素人が分解できるものではなさそうですが、
カンパなら自分でなんとかできそうです。

まずはカンパのレバーの分解をやってみましょう。

愛用のカンパ コーラス11s エルゴパワー リア側↓
201204160001


(1)ブレーキレバーの取り外し
軸を叩いて押し出します。
201204160009
意外と簡単に外れますした。
201204160010


(2)変速器(後部)の取り外し
1.最後部のネジを外す。
2.ブーリーを外す。
シマニョーロにするためにEQUAL-PULLY(赤色)に交換していました。
201204160002

3.歯車やら何やらどんどん外していきます。
201204160003

4.最後は白い樹脂性リング
201204160006

プーリー以降は、以下のような部品があり、
取り出した順番に左から並べてみました。
201204160007

5、底にスプリングがかけてありますので、外します。
201204160008
これで、後部の部品は取れました。

(3)変速器(前部)の取り外し
1.固定用のネジを外す。
201204160011

2.すると軸を引き抜くことができます。
201204160013

これでシフトレバーと変速器(前部)を外すことができます。
201204160014


(4)ベアリングを引き抜く
201204160015
ラジオペンチで簡単に引き抜くとこができます。
201204160016

以上で分解終了。
部品の順番さえ間違わなければ組み立ても問題なくできるでしょう。

見た感じ、内部にDi2コントロールボックスをいれられそうです。
もしかしたら、うまくいくかもしれませんね。

--------------------------------------------------------
