初めての内装化、ちょっとワクワク(^^)

でも配線をしようとしたら、ちょっとした問題が発覚・・・。
SN3S0078 (2)

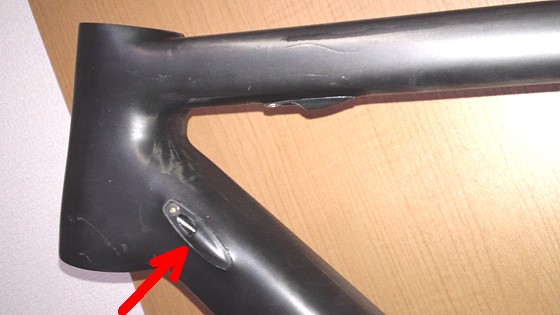

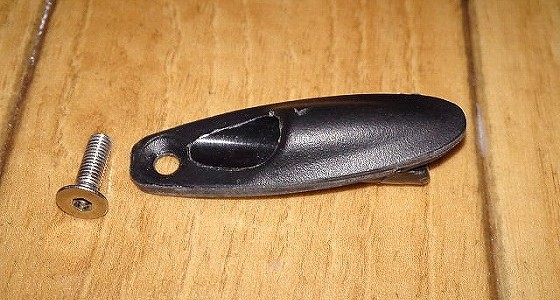

赤矢印の挿入部のキャップの穴が小さくてDi2ケーブルが通っていきません!

cap01
cap002

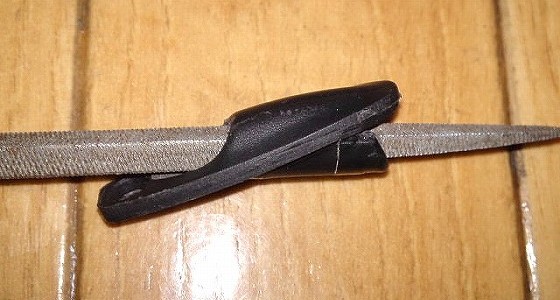

仕方ないのでヤスリで穴を広げました。

cap003
これで無事通りました。
SN3S0080

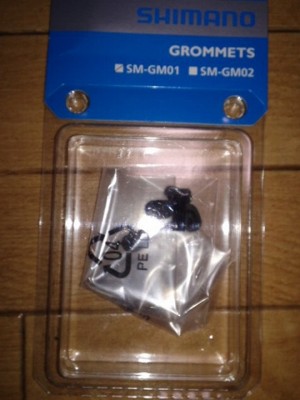

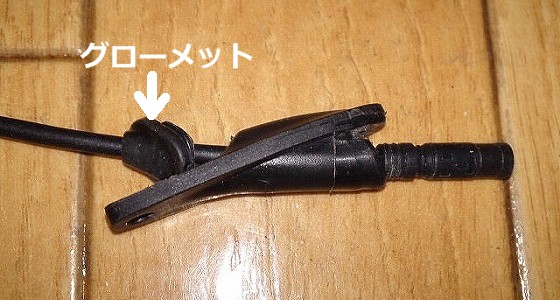

雨が入らないようするグローメットも忘れずに買っておきましょう!



では、配線です。

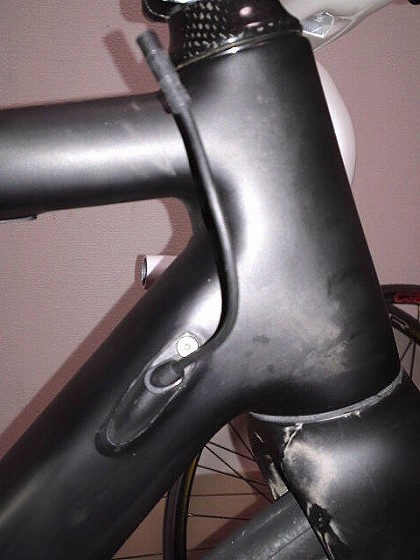

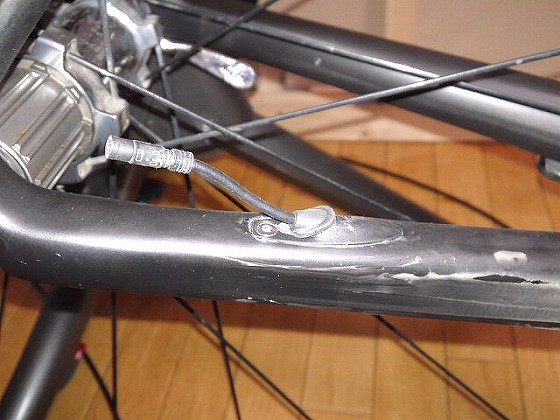

各穴からケーブルを挿入し、BBから出します。
SN3S0085
SN3S0083
SN3S0084

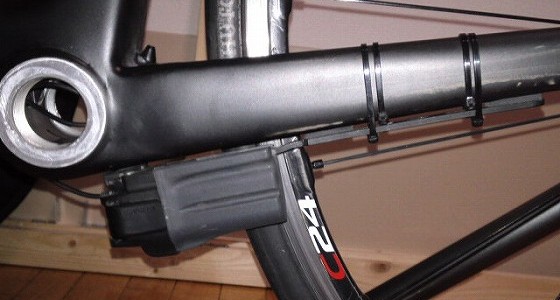

バッテリーですが、今回は左チェーンステーに取り付けてみました。
SN3S0087a
ちょっとカッコ悪いですが、タイラップで固定。

SN3S0077a

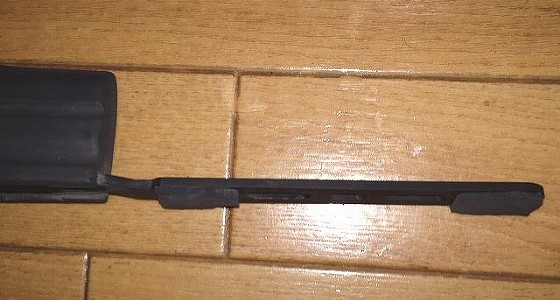

マウント部にはゴム板を貼って、フレームに傷がつかないようにしています。

SN3S0090

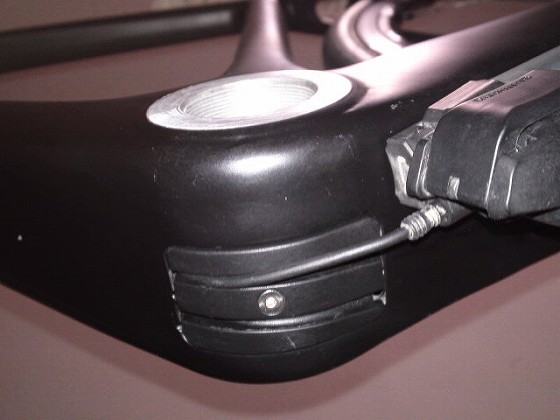

バッテリーのケーブルはBB下からケーブルガイドの穴を通してフレームの中へ。



SN3S0081

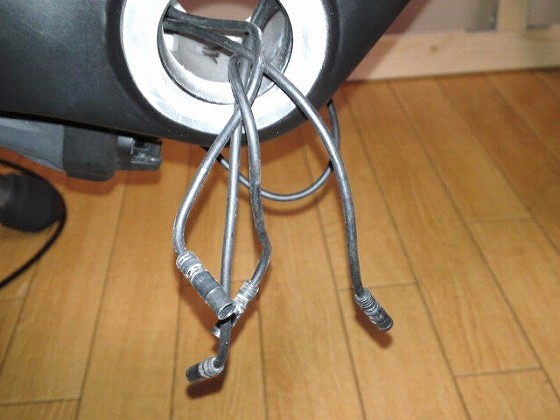

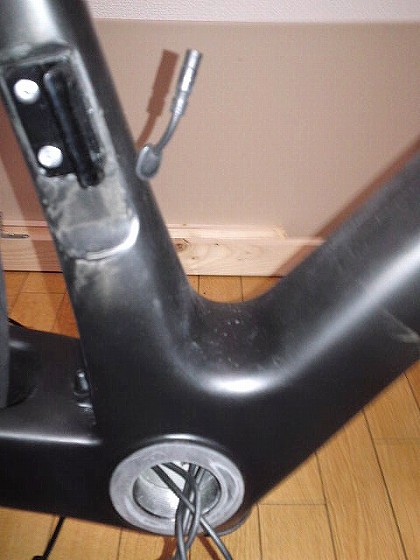

BBの穴から全てのケーブルを引き出します。
引き出す作業がちょっと手間取ったかな・・・。

SN3S0086

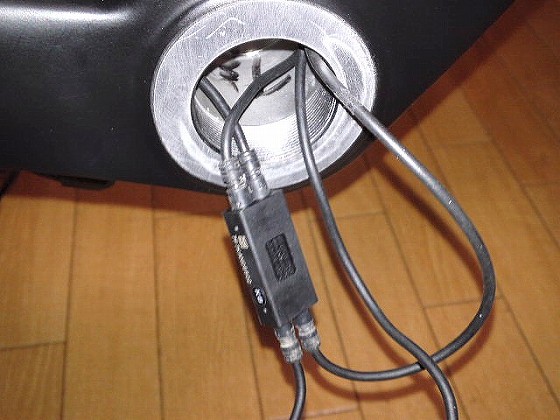

内装用ジャンクションに接続し、フレームの中に押し込みます。

SN3S0100a

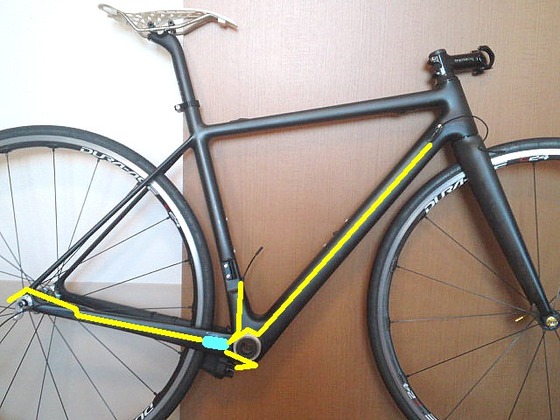

水色がジャンクション、黄色がケーブル。

リアのケーブルの長さが足りなかったので、ジャンクションはチェーンステー内に納めています。
しかしチェーンステー内に収めるのは、よろしくない気がするので、
いずれ長めのケーブル(70cmのやつ)を購入し、やり直すつもりです。
さらに、1000km以上のブルベのときはジャンクションをサランラップでグルグル巻きにする予定です。


理由は、水没する危険を少なくするため。

パラダイスウィークのときちゃりけんさんのDura Di2のリアディレーラーが変速不能になりました。
ココ
シマノに送って調べてもらったけど、その後症状再現がなく結局原因不明だったそうです。

私が考えるに
ジャンクションが長時間水没したため、通電不良を起こした
からではないでしょうか?
さすがにシマノも数日間水没する状況までは想定していないでしょうからね(笑)

------------------------------------------------------------
