E3 tripleフロントライト、E3リアライトそしてUSB電圧整流器の結線です。


ハブダイナモ →→ フロントライト → リアライト
        ↓
         →→ USB電圧整流器 → USBバッテリー

という風に結線します。
実際には↓

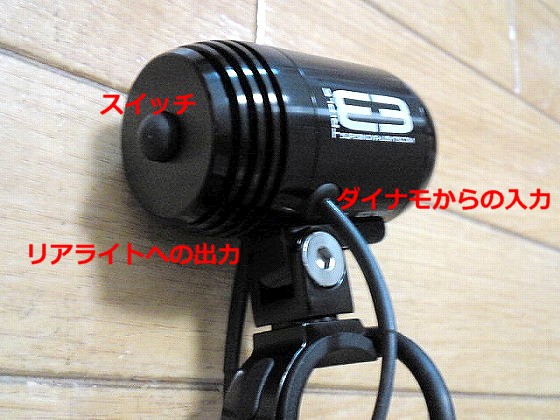

E3 triple setup01

フロントライトのスイッチを入れるとリアも同時に点灯します。

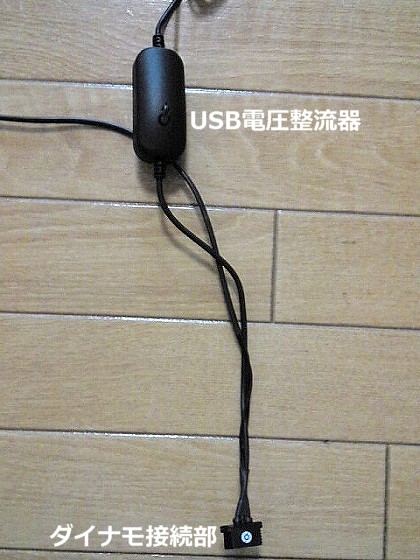

E3 triple setup02


ライトを使っていないときUSB充電できるように、
整流器はハブに直接接続。

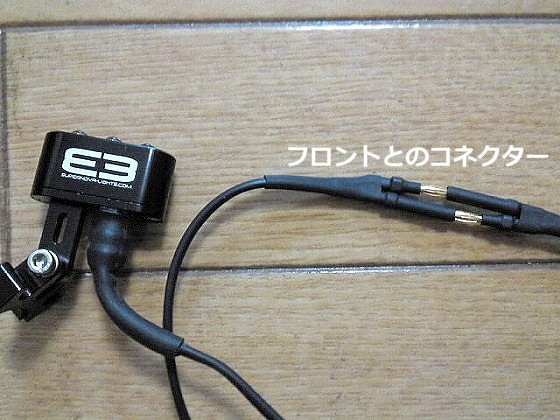

E3 triple setup03

フロントライトとリアライトはコネクターで接続。
こうすることで、セッティングがしやすくなります。

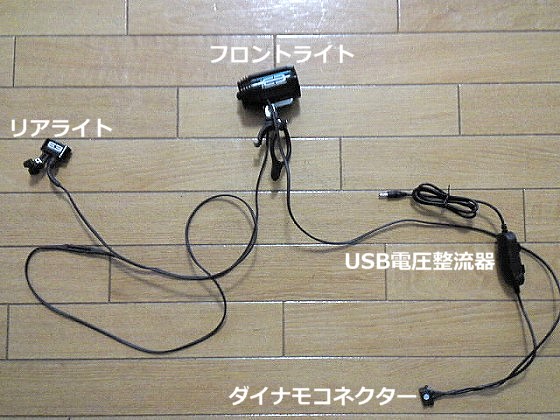

E3 triple setup04

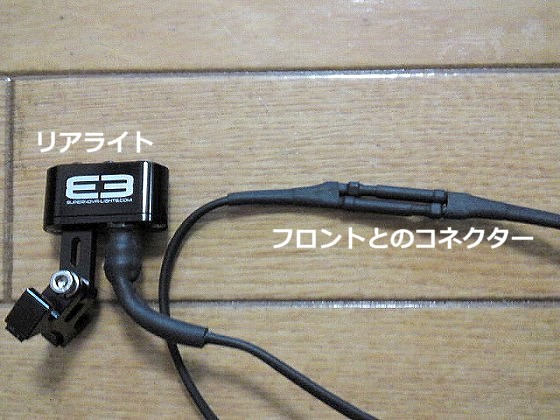

E3 triple setup05

あとは自転車に取り付ければ完成です。
